SkyCiv

Pracovní postupy ze SkyCiv do IDEA StatiCa

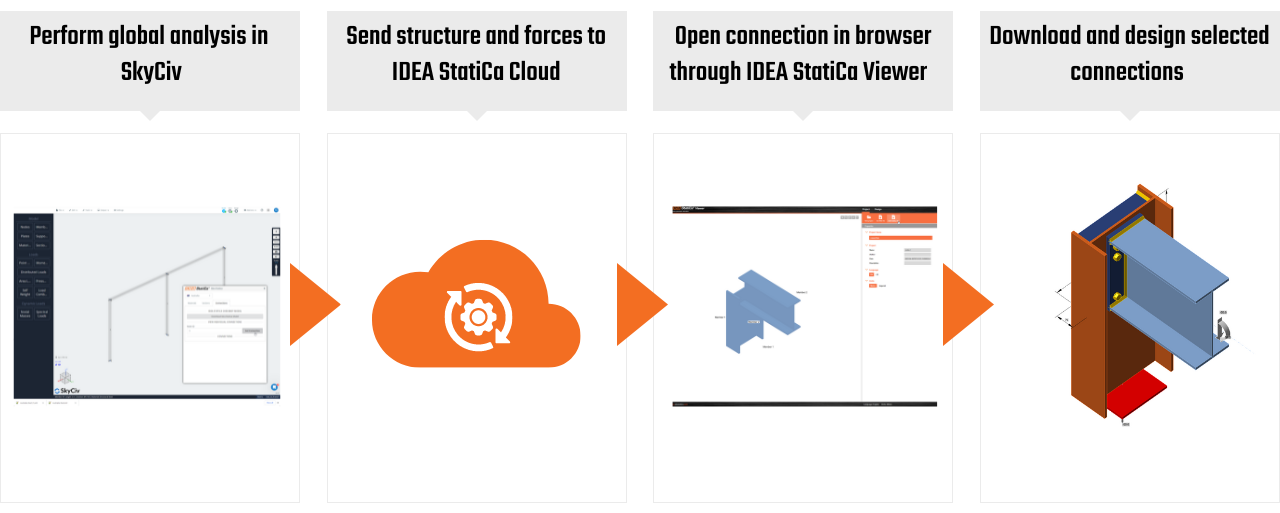

Pracovní postup pro jednotlivý přípoj v cloudu

V pluginu SkyCiv pro IDEA StatiCa vyberte uzly přípojů, ze kterých chcete vytvořit přípoje v IDEA StatiCa. Po výběru budou přípoje vytvořeny v cloudu a budou dostupné pro prohlížení přímo v prohlížeči. Jednoduše stáhněte přípoj na plochu a otevřete jej v desktopové aplikaci IDEA StatiCa Connection pro návrh a výpočet.

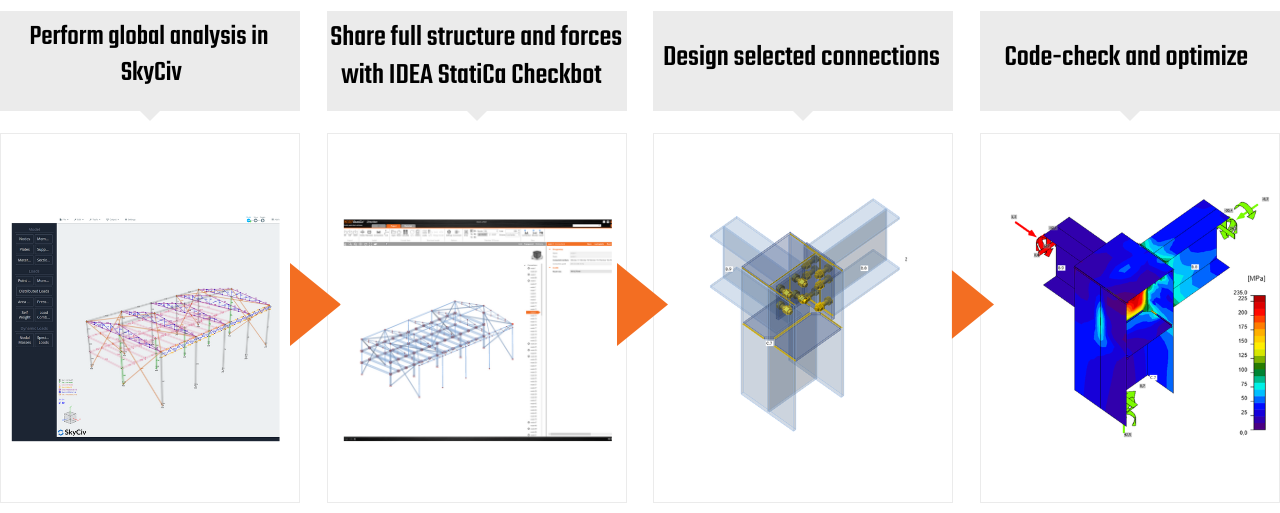

Pracovní postup pro celý model

Stáhněte si převedený soubor IDEA Open Model (.xml) z pluginu SkyCiv IDEA StatiCa. Po vytvoření nového projektu v IDEA Checkbot můžete pokračovat importem modelu. Jednoduše použijte příkaz IOM Import a vyberte soubor .xml vygenerovaný aplikací SkyCiv.

O pluginu SkyCiv

SkyCiv v kombinaci s IDEA StatiCa vám umožní modelovat, navrhovat, zatěžovat a provádět normové posouzení ocelových přípojů libovolné topologie a zatížení. Tato data pak zpřístupníte svým kolegům nebo subdodavatelům provádějícím detailování a výrobu.

IDEA StatiCa spolupracuje se SkyCiv, výkonným cloudovým softwarem pro stavební inženýrství a technologií API.

S pluginem SkyCiv pro IDEA StatiCa můžete exportovat jednotlivé přípoje přímo do IDEA StatiCa Connection Web Viewer nebo exportovat celý model SkyCiv pro import do IDEA StatiCa Checkbot. Veškerá geometrie, materiály a průřezy použité v SkyCiv, stejně jako výsledky vnitřních sil pro zadané zatěžovací stavy a kombinace, jsou automaticky převedeny.

Více informací o SkyCiv Engineering

Poznámka

Integraci vyvinula společnost SkyCiv. IDEA StatiCa nenese primární odpovědnost za údržbu této integrace. Veškeré technické požadavky a dotazy směřujte přímo na vývojáře daného propojení.

Video BIM propojení SkyCiv
